An dieser Stelle sei darauf hingewiesen, daß die theoretisch mögliche Anzahl beliebig vieler Strahlen praktisch nicht umsetzbar ist. Sie hängt hauptsächlich von der Geschwindigkeit des eingesetzten Rechnersystems ab. Eine zu hohe Strahlenanzahl kann zu langen Wartezeiten führen. Dies sollte bei der Anwendung beachtet werden, da auch die entstehende Matrix einen nicht unerheblichen Bedarf an Arbeitsspeicher benötigt (vgl. Inverses Problem - Probleme).

Die Oberfläche ist in zwei Bereiche unterteilt. Im rechten Teil befindet sich die Steuerleiste zum Eingeben der Parameter. Im linken Teil des Fensters befindet sich die Ausgabe. Beim Start des Programms sind bereits Parameter vorgegeben. Falls diese beibehalten werden sollen, dann kann die Simulation sofort über den Start-Button gestartet werden.

Zum Ändern der Parameter wird die Maus in das Feld bewegt. Durch einen Mausklick wird das Feld aktiviert - der gewünschte Wert kann eingetragen werden.

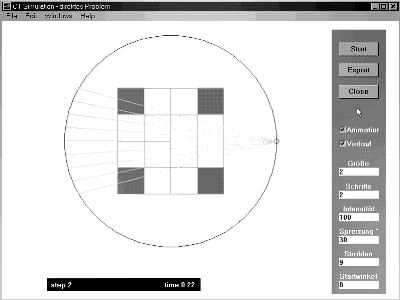

Abbildung 18: Benutzeroberfläche des direkten Problems

Neben der Möglichkeit zur Veränderung der Parameter wurden noch zwei Schalter eingerichtet. Durch Klicken mit der Maus auf das jeweilige Kästchen können diese aktiviert bzw. deaktiviert werden. Der erste Schalter ist der Animation-Schalter. Wenn dieser aktiviert wird, kann der Benutzer die einzelnen Rechenschritte der Simulation beobachten. Da dies jedoch zeitaufwendig ist, sollte - falls nur die Schwächungsintensitäten gesucht sind - auf diese Option verzichtet werden. Darunter befindet sich ein Schalter, der mit Verlauf gekennzeichnet ist. Durch die Aktivierung kann nach durchlaufener Simulation eine Schwächungskurve dargestellt werden. Die berechneten Daten können in einer Matrix fest abgespeichert werden. Dazu ist nach beendeter Simulation der Export-Button zu drücken. Die Daten werden in der Datei »direct.mat« gespeichert.

Statuszeile Im unteren Teil der Ausgabefläche befinden sich noch zwei Statuswerte, die dem Benutzer einen Überblick über den aktuellen Stand der Simulation liefern. Die Ausgabe des step-Wertes gibt die Anzahl der Schritte an, die schon abgearbeitet wurden. Mit Hilfe des time-Wertes kann die benötigte Rechenzeit des Programms kontrolliert werden.

Abbildung 19: Benutzeroberfläche des inversen Problems

Grundlegend wurden folgende Punkte gegenüber der Oberfläche vom direkten Problem geändert.

• Die Parameter werden deaktiviert, da diese für das inverse Problem nicht benötigt werden, zumindest beim Import von Meßdaten.
• Um dem Anwender die Möglichkeit des Ladens einer vorgegebenen Datei zu ermöglichen, wird der Export-Button in einen Load-Button umgewandelt. Weiterhin existiert ein Solve-Button, der den Start-Button ersetzt.
